Honeywell Evohome – avagy fűts okosan

Honeywell Evohome – avagy fűts okosan



Ezt cikket egy kedves ügyfelünk, Gergály Henrik írta a szifon.com blogra.





Egyre több cikket olvastam az utóbbi időben okos eszközökről a Szifon.com-on, ezért elhatározásra jutottam, és bemutatom a 125m² alapterületű házunkban működő okos fűtési rendszerünket.

A probléma körülbelül 3 évvel ezelőttre nyúlik vissza, már akkor keresgéltem, hogy van-e olyan megoldás a piacon, amivel egy teljesen automata, „beavatkozásmentes” rendszert tudnék kialakítani az otthonunkban. Akkoriban a fűtés egy faelgázasítós kazánról illetve egy gázkazánról volt megoldva két külön termosztáttal, hol egyiket, hol másikat kellett állítgatni (attól függően, hogy volt-e kedvem fával befűteni – általában nem), hogy elérjük a kívánt hőmérsékletet a házban. Természetesen a beállított hőmérséklet csak abban a térben volt komfortos, ahol a termosztát fel volt szerelve, a távolabbi szobák hidegek voltak. Nagyjából egy éve a fűtés korszerűsítésének első lépéseként a két fűtési rendszert elektronikusan összekapcsoltuk egy Mitsubishi mikrovezérlővel, ettől a pillanattól kezdve a két termosztát helyett már egy is elegendő volt a fűtés indítására leállítására, a többit a mikrovezérlő intézi.

Második lépésként már csak egy okostermosztát beszerzése volt hátra. Akkoriban egyre több cégnek (Nest, Ecobee, Netatmo, Tado) jelent meg okostermosztátja a piacon, de egyik sem az volt, amit kerestem. Azon túl, hogy némelyik itthon nem volt kapható, az Egyesült Államokból beszerezhetőek voltak, azonban az eltérő földrajzi elhelyezkedés miatt nem működnek hazánkban megfelelően. A fő probléma mégis az velük, hogy csak egy zónát képesek kezelni. De meg kell hagyni, egy Ecobee nagyon nagyon pofásan néz ki. A fentiek közül a megfelelő keresgélése közben belefutottam egy Netatmo termosztátba, a tapasztalataimat vele kapcsolatban nem írom most le, de az egy zóna kezelés rá is igaz volt.

Miért fontos szempont a zónánkénti szabályozás? A házban a termosztát elhelyezése határozza meg a megfelelő belső hőmérséklet meglétét. Egy zónás eszköz esetén a fűtés indítása/leállítása az adott helyiség mért hőmérséklete alapján történik. Könnyen előfordulhat, hogy míg a nappaliban 23 fok van, addig a gyerekszobában már hidegebb mert például a szoba a ház árnyékos oldalán helyezkedik el, nem azonos ütemben hűl ki, melegszik fel. Persze a radiátor szelepek manuális beállításával valamilyen szinten lehet finomhangolni a rendszert úgy, hogy megközelítően minden szobában a termosztáton beállított hőmérséklet legyen, de akkor még mindig nem beszéltünk a következőkről:

  • Mi van, ha nem tartózkodunk napközben minden szobában?
  • Ha a fürdőszobát fürdés előtt fel szeretnénk fűteni?
  • Ha hazaugranánk ebédre és csak a konyhában illetve étkezőben szeretnénk például 23 fokot?
  • Ha a babaszobában 23 fokot szeretnénk éjszakára, míg mi 19 fokban szeretnénk aludni?

Ezen problémák megoldásában segít a Honeywell Evohome rendszer úgy, hogy nincs szükség semmilyen fizikai átalakításra (falvésésre, radiátor és/vagy szelep cserére) a telepítéséhez.

Nézzük, milyen részekből épül mindez fel

Szükségünk lesz egy Evohome központra (ATC928), ami maga a termosztát, érintőképernyős, színes LCD-vel. Ehhez vásárolnunk kell egy fali vagy asztali töltő/dokkoló egységet attól függően, hogy fix vagy hordozható kivitelt szeretnénk. Maga az egység egyébként akkumulátoros működésű, 2 db AA méretű cellával, körülbelül 2 órát működik áramszünet esetén, ami a betanításkor is jól jön, mert minden kényelmesen beállítható a kanapéról, beállítás után az egységet csak vissza kell helyezni a dokkolóra és kész.

Nem központi fűtés esetén szükség van még egy kazánvezérlő egységre (BDR91) is, ami a központtal létesít vezetéknélküli kapcsolatot, és elvégzi a kazán indítását/leállítását. Központi fűtés esetén ez az egység elhagyható.

Szintén be kell szerezzünk annyi HR92EE radiátorvezérlőt, ahány radiátor található otthonunkban. A vezérlők szintén a központtal létesítenek vezetéknélküli kapcsolatot, 2db ceruzaelemmel működnek. Az elemeket elegendő 2 évente cserélni.

A központ 12 zónát tud egyidejűleg kezelni, egy zónában több radiátor is lehet, ebben az esetben az elsőnek betanított szelepvezérlő lesz a master, a többi pedig slave. A master van közvetlen kapcsolatban az Evohome központtal, a slave vezérlők pedig a masterrel. Elég csak az egyik radiátoron hőmérsékletet változtani zónán belül és a változás a többi radiátoron is megjelenik.

Beszerelés, eszközök összetanítása

A beszerelést a központtal célszerű kezdeni, majd a kazánvezérlő relével és végül a szelepek felszerelésével befejezni. A központnak fali dokkoló esetén 230V feszültség előkészítés szükséges egy süllyesztett, 65-ös szerelő dobozban, hogy a kis tápegység a fal síkja alá kerüljön, míg asztali dokkoló esetén elegendő egy konnektor, ahová a töltő villásdugója csatlakoztatható.

A kazánvezérlő működéséhez szintén 230V feszültség szükséges, illetve ide kell bekötni a kazántól érkező 2 eres vezetéket, ami nyitó vagy záró kontaktusú is lehet.

Ezután a szelepvezérlők felszerelése következik, a csomag tartalmaz minden szükséges adaptert, amivel csatlakoztathatóak az egységek a különféle, hazánkban elterjedt radiátorszelepekhez (Hertz, Danfoss, Comap, M28 x 1,5, illetve M30 x 1,5 lehetnek).

Ha mindennel kész vagyunk, akkor más teendőnk nincs, csak a WiFi hálózatra kell csatlakozni, be kell regisztrálni a központot, hogy használni tudjuk a mobil alkalmazást, illetve összetanítani a rendszerelemeket a központtal.

A Honeywell ügyelt arra, hogy egyszerű és könnyen kezelhető legyen a rendszer, amit az összetanításnál és időprogram elkészítésénél semmi sem bizonyít jobban.

Betanításhoz el kell nevezni a helyiségeket, majd a központon kiválasztani az adott helyiséget, hosszan nyomni az egyetlen nyomógombot a radiátorvezérlőn, majd ismét megnyomni ugyanezt a gombot egy pillanatra, megérinteni a kijelzőn a betanítás gombot és kész.

Sikeres betanítás után a vezérlőn megjelenik a helyiség neve, így ha a betanítást még azelőtt végeznénk, hogy azok a helyükön lennének, utólag nagyon egyszerűen be tudjuk őket azonosítani, hogy a megfelelő helyre kerüljenek.

Fentebb már említettem, hogy az eszközök vezeték nélkül kapcsolódnak a központhoz, melynek hatótávolsága beltérben 30 méter. A legtávolabbi eszközöm 10 méterre van a központtól de az eszköz és a központ között 5 fal található, ha valaki azon aggódna, hogy elvesztik az eszközök ilyen esetekben a kapcsolatot a központtal, akkor ne tegye, a kommunikáció zavartalan.

Ha mindennel kész vagyunk használatba is vehetjük az új rendszert.

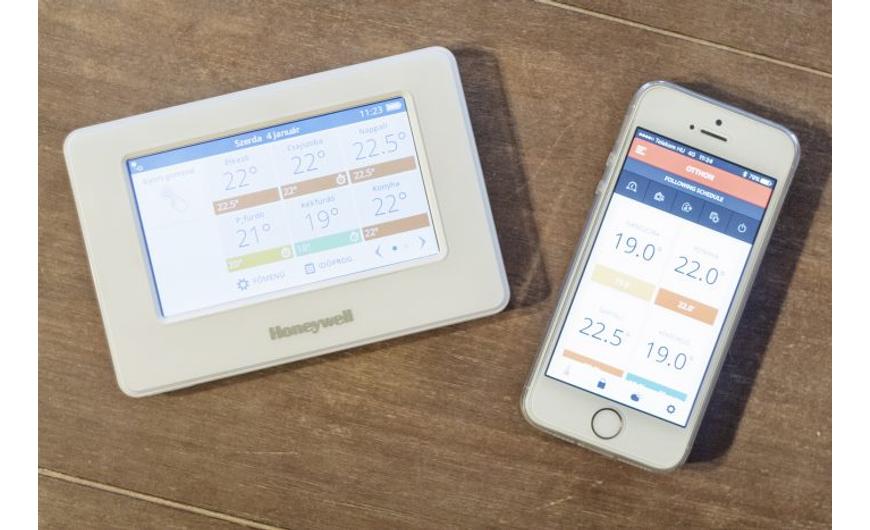

A központ a következőképp néz ki

Főképernyő: itt található az első hat helyiség aktuális és kívánt hőmérséklete, a további heyiségek lapozva érhetőek el, a sorrend a menüben módosítható. A kijelző energiahatékonysági üzeneteket jelenít meg, az egyes zónák hőmérséklete pedig színkódolva jelzi az esetlegesen túl magasra vagy túl alacsonyra beállított hőmérsékleteket.

A bal alsó sarokban lehetőség van a használati melegvíz előállításának ki/be kapcsolására, illetve hőfokának kijelzésére, ehhez azonban egy külön egység megvásárlása szükséges.

A bal felső sarokban a gyorsgombok találhatók, mint például a szabadnap, gazdaságos, távollét és a fűtés kikapcsolása.

  • Távollét: minden helyiségben 15 fokra állítja be a hőmérsékletet.
  • Gazdaságos: mindenhol 3°C-kal csökkenti a hőmérsékletet.
  • Fűtés kikapcsolása: kikapcsolja a fűtést.
  • Szabadnap: hétközben, otthontartózkodás esetén szombati nap szerinti időprogramot állít be.

Mindezeken kívül személyre szabott gyorsgomb létrehozására is van természetesen lehetőség.

Még két további gomb található a főképernyőn: a beállítások, illetve az időprogram.

Most értünk el az egyik legfontosabb funkcióhoz, amitől igazán beavatkozás mentessé tehetjük rendszerünket, és az az időprogram.

A programot kétféle módon hozhatjuk létre, varázslóval vagy kézi szerkesztéssel.

Varázsló használata esetén elegendő megadni az időpontokat és az ahhoz tartozó hőmérsékleteket, a központ ezután beállítja az időprogramot ami tetszőlegesen másolható bármelyik más napra illetve helyiségre, és azután a kézi szerkesztés menüpontban finomhangolható.

Nálunk ez a következőképp működik

A feleségem otthon van jelenleg a gyerekekkel, ezért gyakorlatilag minden napi program ugyanaz. Azok a helyiségek, ahol napközben tartózkodnak, állandó 23 fok hőmérsékletűek (nappali, konyha, étkező), a többi szoba illetve fürdőszobák hőmérséklete 19-20 fok. Mivel a babák miatt a fürdetés ugyanarra az időpontra esik, ezért a fürdőszobákat a központ 19:30-tól 20:10-ig 25 fokra fűti. Ugyanez igaz a kicsik hálószobájára is, ami éjszakára 23 fokra van beállítva, míg az összes többi helyiség 19 fokra. Ha hosszabb időre elmegyünk otthonról, akkor a gazdaságos gyorsgombbal 3 fokkal csökkentjük a benti hőmérsékletet – ezt a funkciót a telefonos alkalmazásból szoktuk kikapcsolni hazaérkezés előtt fél órával. Természetesen az app összekapcsolható IFTTT alkalmazással és akár geolokáció alapján is megtehetjük a fentieket.

További funkciók

Ablaknyitás érzékelés

A szelepvezérlőkben beépített ablaknyitás érzékelés található, automatikusan figyeli a hőmérséklet csökkenését, ha az nagyobb, mint a beállított érték, akkor kikapcsolja a vezérlőt és automatikusan temperáló fűtésre áll át (5°C), nem fűti a helyiséget addig, míg nem érzékeli az ablak bezárását, ami hőmérséklet emelkedést eredményez. Ezután visszaáll az időprogramra és aszerint szabályozza a fűtést a továbbiakban. Ha a funkció aktív, az mind a központon, mind pedig a szelepvezérlőn kijelzésre kerül.

Háttérvilágítás

Minden szelepvezérlőnek fehér fénnyel világító LCD kijelzője van, hogy sötétben is olvasható legyen, a központ pedig éjszakai móddal rendelkezik, ami automatikus.

Automatikus szelepleragadás megelőzés

Nem fűtési szezonban 2 hetente küld a központ egy nyitás/zárás jelet az összes szelepvezérlőre.

iOS App

A központ beregisztrálása és az app letöltése után lehetőségünk van telefonunkról bárhonnan irányítani a rendszert. Aktiválható a már fent leírt összes gyorsgomb, módosítható az éppen futó időprogram, átnevezhetőek a helyiségek, megnézhetjük a térség aktuális időjárás előrejelzését. A felület letisztult, könnyen átlátható, iPad készüléken különösen, mert minden kifér egyetlen képernyőre, kétszintes családi ház esetén megtehetjük például azt, hogy egy állványra állított iPad minivel (egy első generációs ma már nem egy nagy összeg) úgymond tükrözzük a lent elhelyezett központot, amivel két helyről válik elérhető a rendszer.



További lehetőségek

Az Evohome központhoz akár elektromos fűtés is csatlakoztatható egy további BDR91 kazánvezérlővel illetve egy DTS fali szobai egységgel. Ebben az esetben a DTS szobai egység létesít kapcsolatot a központtal, fűtés igény esetén a központ a DTS egységen keresztül kapcsolja a BDR modult, aminek záró kontaktusával akár egy mágneskapcsolót is működtethetünk, ami az elektromos radiátorok ki/be kapcsolását végzi.

Az Evohome rendszerrel éves szinten 30% megtakarítást érhetünk el, amely a következőkből tevődik össze.

A központ öntanuló, figyelembe veszi a következőket:

  • mennyi idő kell adott hőmérsékletre, felfűtéshez illetve mennyi a ház hővesztesége – akkor kapcsolja be a fűtést, amikor a legkevesebb energia kell ahhoz, hogy szinten tartsa a beállított hőmérsékletet.
  • interneten hozzáfér lakhelyünk aktuális hőmérsékletéhez, amit felhasznál a fenti számításhoz.

Azokban a helyiségekben, amiket nem használunk, lehetőségünk van alacsonyabb hőmérsékletet beállítani.

A hagyományos időprogrammal működő rendszerekhez képest lehetőségünk van online módosítani az időprogramot, ha esetleg a tervezettnél később érnénk haza, ami IFTT alkalmazással összekapcsolva geolokációk megadásával teljesen automatikus is lehet.

A rendszer telepítése augusztus végén történt, és a kezdeti finomhangolások kivételével nem kellett a rendszer működésébe beavatkozni, észrevétlenül, teljesen automatikusan teszi a dolgát. A tényleges megtakarításról később, a szezon végén tudok majd beszámolni.
